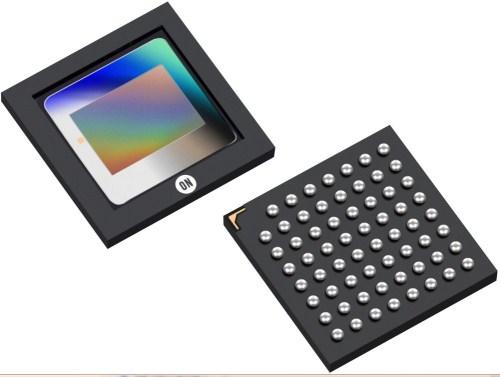

图像传感器基本介绍,什么是图像传感器

图像传感器基本介绍,什么是图像传感器

2021-03-29 09:00:23

图像传感器属于光电工业里的光电元件类，，，，，，随着数码手艺、半导体制造手艺以及网络的迅速生长，，，，，，现在市场和业界都面临着跨越各平台的视讯、影音、通讯大整适时代的到来，，，，，，勾划着未来人类的一样平常生涯的美景。。。。以其在一样平常生涯中的应用，，，，，，无疑要属数码相机产品，，，，，，其生长速率可以用日新月异来形容。。。。短短的几年，，，，，，数码相机就由几十万像素，，，，，，生长到４００、５００万像素甚至更高。。。。不但在蓬勃的西欧国家，，，，，，数码相机已经占有很大的市�。。。。�，，，，，就是在生长中的中国，，，，，，数码相机的市场也在以惊人的速率在增添，，，，，，因此，，，，，，其要害零部件——图像传感器产品就成为目今以及未来业界关注的工具，，，，，，吸引着众多厂商投入。。。。以产品种别区分，，，，，，图像传感器产品主要分为ＣＣＤ、ＣＭＯＳ以及ＣＩＳ传感器三种。。。。

CMOS/CCD图像传感器的事情原理

　　无论是CCD照旧CMOS，，，，，，它们都接纳感光元件作为影像捕获的基本手段，，，，，，CCD/CMOS感光元件的焦点都是一个感光二极管（photodiode），，，，，，该二极管在接受光线照射之后能够爆发输出电流，，，，，，而电流的强度则与光照的强度对应。。。。但在周边组成上，，，，，，CCD的感光元件与CMOS的感光元件并不相同，，，，，，前者的感光元件除了感光二极管之外，，，，，，包括一个用于控制相邻电荷的存储单位，，，，，，感光二极管占有了绝大大都面积—换一种说法就是，，，，，，CCD感光元件中的有用感光面积较大，，，，，，在一律条件下可吸收到较强的光信号，，，，，，对应的输出电信号也更明晰。。。。而CMOS感光元件的组成绩较量重大，，，，，，除处于焦点职位的感光二极管之外，，，，，，它还包括放大器与模数转换电路，，，，，，每个像点的组成为一个感光二极管和三颗晶体管，，，，，，而感光二极管占有的面积只是整个元件的一小部分，，，，，，造成CMOS传感器的启齿率远低于CCD（启齿率：有用感光区域与整个感光元件的面积比值）；；这样在接受一律光照及元件巨细相同的情形下，，，，，，CMOS感光元件所能捕获到的光信号就显着小于CCD元件，，，，，，迅速度较低；；体现在输出效果上，，，，，，就是CMOS传感器捕获到的图像内容不如CCD传感器来得富厚，，，，，，图像细节丧失情形严重且噪声显着，，，，，，这也是早期CMOS传感器只能用于低端场合的一大缘故原由。。。。CMOS启齿率低造成的另一个贫困在于，，，，，，它的像素点密度无法做到媲美CCD的田地，，，，，，由于随着密度的提高，，，，，，感光元件的比重面积将因此缩�。。。。�，，，，，而CMOS启齿率太低，，，，，，有用感光区域小得可怜，，，，，，图像细节丧失情形会愈为严重。。。。因此在传感器尺寸相同的条件下，，，，，，CCD的像素规模总是高于同时期的CMOS传感器，，，，，，这也是CMOS恒久以来都未能进入主流数码相机市场的主要缘故原由之一。。。。

　　每个感光元件对应图像传感器中的一个像点，，，，，，由于感光元件只能感应光的强度，，，，，，无法捕获色彩信息，，，，，，因此必需在感光元件上方笼罩彩色滤光片。。。。在这方面，，，，，，差别的传感器厂商有差别的解决计划，，，，，，最常用的做法是笼罩RGB红绿蓝三色滤光片，，，，，，以1：2：1的组成由四个像点组成一个彩色像素（即红蓝滤光片划分笼罩一个像点，，，，，，剩下的两个像点都笼罩绿色滤光片），，，，，，接纳这种比例的缘故原由是人眼对绿色较为敏感。。。。而索尼的四色CCD手艺则将其中的一个绿色滤光片换为翡青翠色（英文Emerald，，，，，，有些媒体称为E通道），，，，，，由此组成新的R、G、B、E四色计划。。。。不管是哪一种手艺计划，，，，，，都要四个像点才华够组成一个彩色像素，，，，，，这一点各人务须要预先明确。。。。

　　在接受光照之后，，，，，，感光元件爆发对应的电流，，，，，，电流巨细与光强对应，，，，，，因此感光元件直接输出的电信号是模拟的。。。。在CCD传感器中，，，，，，每一个感光元件都差池此作进一步的处置惩罚，，，，，，而是将它直接输出到下一个感光元件的存储单位，，，，，，连系该元件天生的模拟信号后再输出给第三个感光元件，，，，，，依次类推，，，，，，直到连系最后一个感光元件的信号才华形成统一的输出。。。。由于感光元件天生的电信号着实太微弱了，，，，，，无法直接举行模数转换事情，，，，，，因此这些输出数据必需做统一的放大处置惩罚—这项使命是由CCD传感器中的放大器专门认真，，，，，，经放大器处置惩罚之后，，，，，，每个像点的电信号强度都获得同样幅度的增大；；但由于CCD自己无法将模拟信号直接转换为数字信号，，，，，，因此还需要一个专门的模数转换芯片举行处置惩罚，，，，，，最终以二进制数字图像矩阵的形式输出给专门的DSP处置惩罚芯片。。。。而关于CMOS传感器，，，，，，上述事情流程就完全不适用了。。。。CMOS传感器中每一个感光元件都直接整合了放大器和模数转换逻辑，，，，，，当感光二极管接受光照、爆发模拟的电信号之后，，，，，，电信号首先被该感光元件中的放大器放大，，，，，，然后直接转换成对应的数字信号。。。�；；痪浠八担�，，，，，在CMOS传感器中，，，，，，每一个感光元件都可爆发最终的数字输出，，，，，，所得数字信号合并之后被直接送交DSP芯片处置惩罚—问题恰恰是爆发在这里，，，，，，CMOS感光元件中的放大器属于模拟器件，，，，，，无法包管每个像点的放大率都坚持严酷一致，，，，，，致使放大后的图像数据无法代表拍摄物体的原貌—体现在最终的输出效果上，，，，，，就是图像中泛起大宗的噪声，，，，，，品质显着低于CCD传感器。。。。
