富凌BD330变频器在锅炉供暖系统中的应用
小序
在北方 ，，，，，，锅炉供暖关系到千家万户的一样平常事情和生涯 ，，，，，，尤其大片集中供热系统中 ，，，，，，对恒压恒温控制及可靠性要求较高。。古板的锅炉水位控制系统中 ，，，，，，给水泵是一连恒速运行的 ，，，，，，并且流量的控制是通过调理水管道中调理阀和回流支路实现的 ，，，，，，这两种要领都保存显着的缺陷。。接纳调理阀调理时由于阀门的开度的减小 ，，，，，，水泵出口的压力会上升 ，，，，，，阀门双方的压差会增大 ，，，，，，当增大到很大时不但会造成能量的铺张 ，，，，，，并且使该水泵的振动和磨损加大 ，，，，，，进而寿命缩短。。接纳回流支路调解时 ，，，，，，大宗的水回流也会造成能量的铺张。。
系统要求
◆ 有三台锅炉控制及循环、补水系统
◆ 每台锅炉有鼓风 ，，，，，，引风系统 ，，，，，，基本要求为恒压控制 ，，，，，，部分要求为恒压、恒温控制
◆ 要谴责自动及部分单台控制
◆ 要求能部分磨练及部分系统不中止事情
◆ 有调理室集中监控系统
系统计划

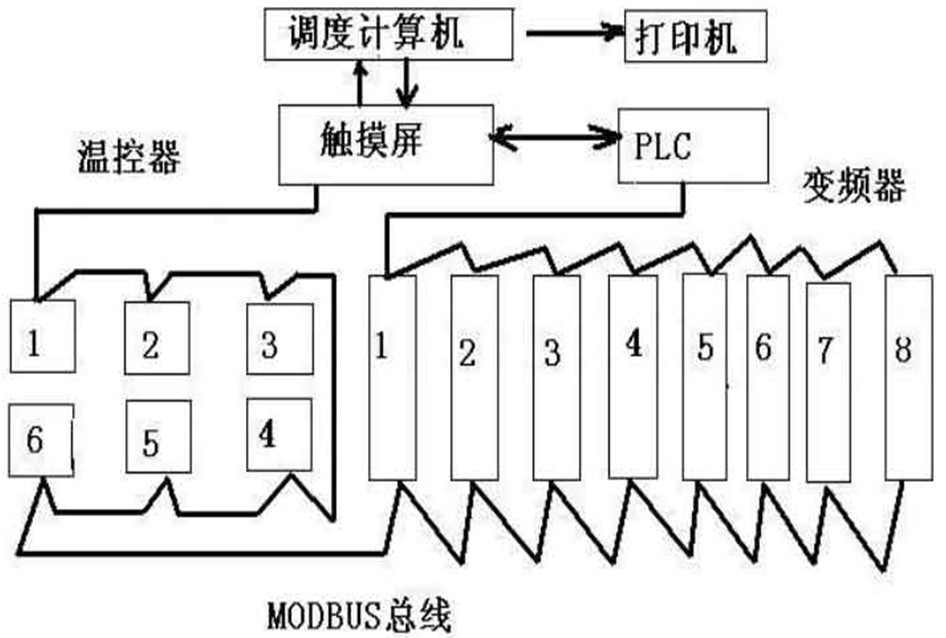

l 系统图如下
◆ 变频器：BD330系列变频器8台 ，，，，，，功率从22kW到200kW
◆ PLC：选用SPB30点PLC ，，，，，，由于西门子人机界面有强盛处置惩罚功效 ，，，，，，大部分功效可通过触摸屏来实现
◆ 人机界面：西门子人机界面 ，，，，，，可实现数据处置惩罚运算 ，，，，，，相关数学模子建设在人机界面内部的富厚处置惩罚指令
◆ 低压电器主要用于�；；；；；ず颓谢� ，，，，，，由手动和PLC控制执行 ，，，，，，空气开关选用EA系列 ，，，，，，接触器选用SC-E系列
◆ 温控器选用富士PXR4TE系列 ，，，，，，带Modbus通讯
l 变频器的事情状态
变频器通过与外部电路相连的输入输出端子设置 ，，，，，，有手动和自动两种状态 ，，，，，，手动事情状态由电位器调理来给定频率 ，，，，，，自动事情状态由PLC的输出信号举行控制。。
在现实应用中 ，，，，，，该系统自动化水平高 ，，，，，，显示直观 ，，，，，，节电效果显着 ，，，，，，延伸装备寿命。。
l 结论
本系统充分使用西门子人机界面的强盛集乐成能 ，，，，，，将PLC、变频器、温控器上位机有机联合在一齐 ，，，，，，做到数据共享 ，，，，，，控制一体化。。
锅炉变频调速的鼓引风控制系统
l 小序
在整套供暖系统中 ，，，，，，锅炉的鼓引风机的风量也是经常变换的 ，，，，，，由于宇量转变是经常的 ，，，，，，以是风量就需要经常调理 ，，，，，，在老系统中是通过调理阀门来改变风量 ，，，，，，锅炉离阀门较远 ，，，，，，调理起来很不利便 ，，，，，，也调理的不适当。。风量调理过大 ，，，，，，空气含氧量超标 ，，，，，，铺张热能 ，，，，，，风量调理过小煤渣残留碳粉超标又铺张煤 ，，，，，，因此提高控制水平 ，，，，，，包管空气含氧量和煤残留的碳粉达标 ，，，，，，必需对风量举行有用的调理 ，，，，，，调理方法必需利便 ，，，，，，迅速、可靠。。
为了提高锅炉风量的控制水平 ，，，，，，又能抵达节能的效果 ，，，，，，接纳变频调速控制方法对风量举行调理是首选计划。。应用变频调速手艺 ，，，，，，可凭证用宇量的转变随时调解鼓引风机的转速 ，，，，，，镌汰噪音对情形的污染、镌汰能源的铺张、延伸装备的寿命、节约维修用度。。
l 风机调速原理
◆ 风机是一种平方转矩负载 ，，，，，，其基本参数有：
① 风量Q：单位时间内流过风机的空宇量
② 风压H：当空气流过风机时 ，，，，，，风机给予每立方米空气的总能量称为风机的全压Ht(Pa) ，，，，，，其由静压Hd和动压Hg组成 ，，，，，，即Ht=Hd+Hg
③ 功率P：风机事情有用的总功率 ，，，，，，Pt=QHt
④ 效率η：风机空气功率除以风机轴功率
◆ 风机特征曲线
H-Q曲线：当转速恒准时 ，，，，，，风压与风量间的关系特征
P-Q曲线：当转速恒准时 ，，，，，，功率与风量间的关系特征
η-Q曲线：当转速恒准时 ，，，，，，风机的效率特征
由流体力学可知：P（功率）=Q（流量）×H（压力）
而 Q/Qe=n/ne
H/He= (n/ne)2
P/Pe=(n/ne)3
Qe: 风机的额定流量
He: 风机的额定压力
Pe：风机的额定功率
ne：风机的额定转速
由上述公式可知：若是风机的效率一定 ，，，，，，当要求调理流量Q下降时 ，，，，，，转速n可成比例下降 ，，，，，，此时风机的轴输出功率P是建设方关系下降。。即风机电机的耗电功率P与其转速n近似建设方关系。。
◆ 管网的风阻特征
当管网的风阻特征坚持稳固时 ，，，，，，风量与透风阻力之间的关系为：K=R*Q2
K：透风阻力 ，，，，，，单位（Pa）
R：风阻 ，，，，，，单位（kg/ m3）
Q：风量 ，，，，，，单位（m3/s）
由风量与透风阻力之间的关系式可知：风阻特征曲线为抛物线。。
◆ 风机的节能原理
三相异步电机转速与频率的关系为：n=60f(1-s)/P
当改变定子绕组的电源频率时 ，，，，，，就可以改变电机的转速 ，，，，，，即可调理风量的巨细 ，，，，，，因此调理电机转速就可响应地调理输入风机的功率 ，，，，，，这样就阻止了风门调理风量时消耗在风门上的功率。。
l 引风机变频调速控制系统的设计
在此锅炉引风机变频调速控制中 ，，，，，，使用变频器的段速功效凭证锅炉的差别事情状态自动调理电机频率 ，，，，，，从而抵达调理引风量的目的。。
此锅炉为负压燃烧的锅炉 ，，，，，，如炉膛压力偏高 ，，，，，，火焰就可能喷出 ，，，，，，损坏装备或烧伤职员；；；；；而若是炉膛负压过大 ，，，，，，则会吸入过多的冷空气 ，，，，，，致使炉膛温度降低 ，，，，，，增添热损失。。
锅炉的启动应缓慢举行 ，，，，，，其启动历程为：
① 水系统检查
② 启动引风机
③ 启动锅炉 ，，，，，，此时锅炉自控系统先启动鼓风机对炉膛和风道举行吹扫
④ 点燃历程 ，，，，，，电极爆发高压电火花 ，，，，，，燃油助燃器最先点燃 ，，，，，，燃烧器电磁阀开通 ，，，，，，点小火 ，，，，，，火焰监测器最先事情 ，，，，，，如燃烧正常 ，，，，，，延迟一分钟 ，，，，，，启动大火电磁阀点大火 ，，，，，，经监测大火正常后 ，，，，，，转为正常燃烧阶段
⑤ 凭证蒸气用量情形锅炉在大火、小火之间反竿迫椿
在锅炉的运行历程中 ，，，，，，锅炉自控系统凭证大、小火电动阀的差别事情情形自动调理鼓风机入口档板的开度调理鼓风量巨细 ，，，，，，而引风机则是通过人工调理其风门的巨细调理其引风量 ，，，，，，思量到锅炉现实运行情形及投资本钱 ，，，，，，我们运用变频器的段速功效对锅炉引风机举行变频调速刷新。。
l 主要参数设置
| 功效码 | 建议设定参数 | 参数寄义 |
| F0.00 | 1 | V/F控制 |
| F0.01 | 0 | 键盘控制 |
| F0.03 | 1 | PLC输出4~20mA模拟信号给定 |
| F0.08 | 40 | 加速时间 |
| F0.09 | 40 | 减速时间 |
| F0.14 | 2 | 转速跟踪再启动 |
| F0.19 | 1 | 自由停车 |
竣事语
工业锅炉风机 ，，，，，，接纳变频器调速实现风量控制 ，，，，，，稳固性和可靠性高 ，，，，，，调理特征好。。投入变频器后风机风道挡板在全开位置 ，，，，，，风机挡板压流损失镌汰到近似于零。。由于变频器可很是平滑稳固的调解风量 ，，，，，，操作职员可无邪的调控燃烧 ，，，，，，提高了锅炉的效率。。
BD330基本信息与介绍
产品概述 BD330是公司在DZB300基础上开发的新一代高性能开环矢量变频器 ，，，，，，性能优越 ，，，，，，功效富厚 ，，，，，，外型雅观大方；；；；；散热性能优良 ，，，，，，体积更小 ，，，，，，结构设计越发合理；；；；；设置无邪多变 ，，，，，，能知足客户的差别需求。。 产品特征 ◆ 内置PID控制功效 ，，，，，，可实现闭环恒温、恒压控制 应用场合 选型表 l AC220V系列额定参数：
◆ 两种控制方法：无PG矢量控制（SVC）、V/F控制
◆ 多段V/F曲线设定功效
◆ 启动转矩：无PG矢量控制（SVC）0.5Hz可达150%
◆ 支持多种频率设定：数字设定、模拟量设定、PID设定、RS485通讯设定
◆ I/O端子可自由编程 ，，，，，，凭证用户需要组合出多种事情模式
◆ 具备跳跃频率控制功效 ，，，，，，可有用抑制机械共振 ，，，，，，使系统越发稳固可靠
◆ 具备瞬时掉电坚持功效 ，，，，，，可阻止因瞬时掉电而�；；；；；跋焐�
◆ 过转矩、欠转矩检出功效
◆ 主辅频率切换功效、运行下令切换功效、就地/远程切换功效
◆ 自动电压调解功效 ，，，，，，有用解决大功率电机低频振荡问题
◆ 提供多种故障�；；；；；すπВ汗鳌⒐埂⑶费埂⒐取⒐亍⑷毕嗟热轿皇凳奔嗫乇；；；；；� ，，，，，，确保清静运行
◆ 0.75~22kW内置制动单位 ，，，，，，只需加制动电阻就可实现快速停车
◆ 11kW以上内置转速跟踪功效 ，，，，，，可实现对旋转中的电机无攻击平滑启动
◆ �？？？？？？榛杓� ，，，，，，可设置多种扩展卡
◆ 16段速 ，，，，，，每段加减速时间可调
◆ 金属加工、数控机床、拉丝机等机械装备
◆ 锅炉鼓风机、引风机、煤矿井下排风机
◆ 市政工程、中央空调理能刷新
◆ 对旋风机、离心风机等
◆ 循环水泵、补水泵、油田注水泵、输油泵、音乐喷泉
◆ 造纸装备、化工行业、制药行业、纺织行业等变频器型号 额定功率(kW) 额定输入电流(A) 额定输出电流(A) 适配电机(kW) 输入3PH 220V±15% 47Hz~63Hz BD330-0R5G-2 0.55 3.8 3.2 0.55 BD330-0R7G-2 0.75 4.9 4.1 0.75 BD330-1R5G-2 1.5 8.4 7 1.5 BD330-2R2G-2 2.2 11.5 10 2.2 BD330-3R7G-2 3.7 18 15 3.7 BD330-5R5G-2 5.5 24 23 5.5 BD330-7R5G-2 7.5 37 31 7.5 BD330-011G-2 11 52 45 11 BD330-015G-2 15 68 58 15 BD330-018G-2 18.5 84 71 18.5 BD330-022G-2 22 94 85 22 BD330-030G-2 30 120 115 30 BD330-037G-2 37 160 145 37 BD330-045G-2 45 198 180 45 BD330-055G-2 55 237 215 55 BD330-075G-2 75 317 283 75 BD330-093G-2 93 381 346 93
