富凌BD330变频器在音乐喷泉上的应用
小序

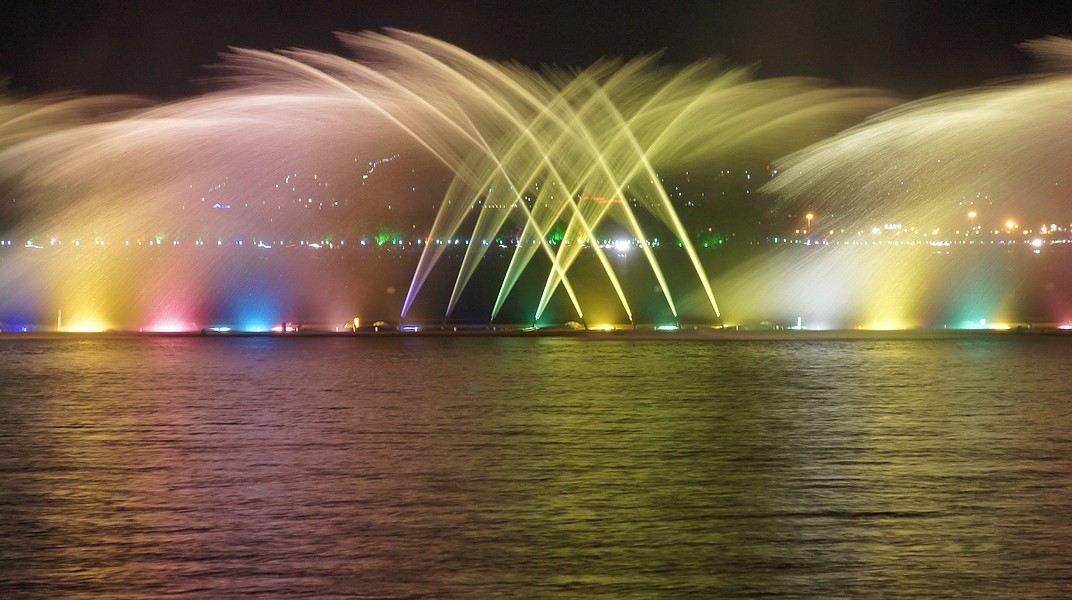

音乐喷泉是由电脑控制声、光及喷孔组合而爆发差别形状、差别色彩，，，，配合音乐节奏而组成的综合水景。。。。音乐喷泉的声、光、色、形俱美，，，，经常用作景物园林的主景。。。。随着国民经济的生长和人民生涯水平的提高，，，，人们越来越注重情形的改善和美化、音乐喷泉在小区、公园、休闲广场获得了普遍的应用。。。。音乐喷泉的控制系统是音乐喷泉设计的焦点，，，，下面叙述一下音乐喷泉的变频控制。。。。
喷泉控制系统的组成

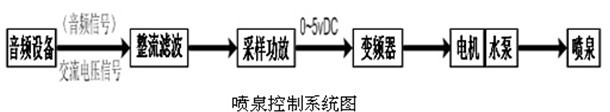

音乐喷泉控制系统主要由音频控制信号、变频器、水泵、多功效阀、万向喷头及水管组成。。。。喷泉水泵接纳变频调速手艺，，，，实现水泵的无级调速，，，，能凭证音频信号的强弱随时调理水泵的转速。。。。多功效阀和万向喷头由喷泉专用控制器控制，，，，可凭证程序实现种种图案和形状。。。。我们使用音乐的音频信号对变频器举行控制，，，，音乐的音频信号自己是一个功率很小的交流电压信号，，，，经由整流滤波稳压后可以输出一个相对应的直流电压信号，，，，相对来讲该信号很微弱，，，，再对该信号举行功率放大，，，，可以输出0~5V的标准直流电压信号，，，，即可以实现音频信号对变频器的控制，，，，即对水泵浪花的控制，，，，从而实现音乐对喷泉浪花的控制。。。。�？？刂葡降低鞒掏既缦峦妓�。。。。
参数设置和调试
l 变频器的接线方法如下：
Ｒ、Ｓ、Ｔ接交流380V电源，，，， Ｕ、Ｖ、Ｗ接三相异步电念头，，，，每台电机需接单独热继电器，，，，控制端子DCM与FWD短接（正转启动信号）。。。。音乐放大器输出 4~20mA信号输入到CI、ACM，，，，端子（控制变频器速率）CI接正信号，，，，ACM接负信号。。。。
变频器的参数设置如下：
F0.01=1 控制方法为外部端子控制
F0.03=2 由4~20mA模拟量输入调速
F00.08=0.5 加速时间
F0.09=0.5 减速时间
F0.10=2，，，， 榨取反转
调试注重事项：
l 音频信号滋扰问题
从变频器的事情原理知道，，，，当变频器运行时其输入输出侧会爆发高次谐波，，，，此谐波信号通过传导、辐射、耦合等方法对其他装备爆发滋扰。。。。音乐喷泉系统中谐波滋扰会经由音频放大系统放大后形成难听的噪声并影响音乐的播放，，，，调试时遇到这种情形接纳以下步伐：[1]降低变频器的载波频率；；[2]变频器可靠接地，，，，接地线接纳线径较粗的线，，，，并且接所在与变频器距离要只管短；；[3]变频器的输入输出动力线只管远离音频信号线和控制线，，，，不要将动力线和控制线走在统一个线槽中；；[4]音频信号系统的电源尽可能与变频器的供电电源隔离等。。。。
l 变频器的跳�；；の侍�
喷泉水泵随音频信号的强弱随时调理转速，，，，这就要求变频器响应速率快。。。。在调理变频器的参数时加减速时间应只管短，，，，但加减速时间过短容易泛起过流�；；�，，，，应凭证现场的现真相形设置合适的加减速时间。。。。为了降低音频调频信号滋扰，，，，模拟量AI1需适当设置滤波时间。。。。富凌系列变频用具有故障自动复位功效，，，，为了阻止滋扰信号引起变频器的故障，，，，在调试时可将此功效翻开。。。。
总结
变频调速手艺是现代电力传下手艺的一个主要生长偏向，，，，变频调速有优异的调速性能和显著的节电效果，，，，普遍应用在工农业各领域，，，，有的是为了提高产量，，，，有的是为了节能降耗，，，，最近几年，，，，人们在喷泉工程中也徐徐的接纳变频调速装置，，，，他使喷泉效果更具动感，，，，尤其是音乐喷泉，，，，通过使用变频装置实现了音乐(音频)对喷泉的控制，，，，使现场效果凌驾了人们的想象，，，，使游客在浏览漂亮悦耳的音乐的同时，，，，通过随音而舞的浪花感受到科技的内在。。。。
BD330基本信息与先容
产品概述
BD330是公司在DZB300基础上开发的新一代高性能开环矢量变频器，，，，性能优越，，，，功效富厚，，，，外型雅观大方；；散热性能优良，，，，体积更小，，，，结构设计越发合理；；设置无邪多变，，，，能知足客户的差别需求。。。。
手艺参数
◆ 输入电压：1AC220V±15% 3AC220V±15% 3AC380V±15%
◆ 输入频率47~63Hz 功率因素≥95%
◆ 控制方法：无PG矢量控制和V/F控制，，，，其中V/F控制有直线型、多点型和多次幂次方型三种曲线
◆ 运行指令泉源：面板给定、端子给定和RS485通讯给定
◆ 频率给定泉源：面板数字给定、模拟量给定、RS485串行通讯给定、多段速浅易PLC给定、PID给定等
◆ 过载能力：G型：150%额定电流60s、180%额定电流10s，，，，P型120%额定电流60s、150%额定电流10s
◆ 启动转矩：0.5Hz/150%（无PG矢量控制（SVC）），，，，速率规模1：100（SVC）速率控制精度±0.5%
◆ 载波频率：1.0kHz~15.0kHz，，，，并可凭证温度和负载特征举行自动调解
◆ 频率区分率：数字量给定为0.01Hz，，，，模拟量给定为最高频率乘以0.1%
◆ 转矩提升：手动转矩提升0.1~30%
◆ 加减速方法：直线两种加减速时间
◆ 制动：启动时直流制动和�；；敝绷髦贫�
◆ 寸动运行：频率规模：0.0Hz~最大输出频率，，，，寸动加减速时间：0~3600.0s
◆ 浅易PLC及多段速运行：通过内置PLC或控制端子最多可实现16段速运行
◆ 内置历程PID：利便实现过量（压力、温度、流量等）的闭环控制
◆ 自动电压调解：当电网电程压波动时能自动坚持输出电压的恒定
◆ 可多台变频器共用直流母线，，，，能量自动平衡
◆ 输入输出端子：6路可数字输入，，，，2路模拟输入，，，，2路继电器输出，，，，1路OC晶体管输出，，，，2路模拟量输出
◆ LED可显示设定频率、输出频率、输出电压、输出电流等参数
l AC380V系列额定参数：
| 变频器型号 | 额定功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机（kW） |
| 输入3PH 380V±15% 47Hz~63Hz | ||||
| BD330-0R7G/1R5P-4 | 0.75/1.5 | 3.4/5.0 | 2.5/3.7 | 0.75/1.5 |
| BD330-1R5G/2R2P-4 | 1.5/2.2 | 5.0/5.8 | 3.7/5.0 | 1.5/2.2 |
| BD330-2R2G/3R7P-4 | 2.2/3.7 | 5.8/10.5 | 5.0/8.5 | 2.2/3.7 |
| BD330-3R7G/5R5P-4 | 3.7/5.5 | 10.5/14.6 | 8.5//13 | 3.7/5.5 |
| BD330-5R5G/7R5P-4 | 5.5/7.5 | 14.6/20.5 | 13.0/18 | 5.5/7.5 |
| BD330-7R5G/011P-4 | 7.5/11 | 20.5/26 | 18.0/24 | 7.5/11 |
| BD330-011G/015P-4 | 11.0/15 | 26.0/35 | 24.0/30 | 11.0/15.0 |
| BD330-015G/018P-4 | 15.0/18.5 | 35.0/38.5 | 30.0/39 | 15.0/18.5 |
| BD330-018G/022P-4 | 18.5/22 | 38.5/46.5 | 39.0/46 | 18.5/22 |
| BD330-022G/030P-4 | 22.0/30 | 46.5/62 | 46.0/58 | 22.0/30.0 |
| BD330-030G/037P-4 | 30.0/37.0 | 62.0/76 | 58.0/75 | 30.0/37 |
| BD330-037G/045P-4 | 37.0/45.0 | 76.0/92 | 75.0/90 | 37.0/45 |
| BD330-045G/055P-4 | 45.0/55.0 | 92.0/113 | 90.0/110 | 45.0/55 |
| BD330-055G/075P-4 | 55.0/75.0 | 113.0/157 | 110.0/150 | 55.0/75 |
| BD330-075G/093P-4 | 75.0/93.0 | 157.0/180 | 150.0/170 | 75.0/93 |
| BD330-093G/110P-4 | 93.0/110 | 180.0/214 | 170.0/210 | 93.0/110 |
| BD330-110G/132P-4 | 110.0/132 | 214.0/256 | 210.0/250 | 110.0/132 |
| BD330-132G/160P-4 | 132.0/160 | 256.0/307 | 250.0/300 | 132.0/160 |
| BD330-160G/200P-4 | 160.0/200 | 307.0/385 | 300.0/380 | 160.0/200 |
| BD330-200G/220P-4 | 200.0/220 | 385.0/430 | 380.0/430 | 200.0/220 |
| BD330-220G/250P-4 | 220.0/250 | 430.0/468 | 430.0/470 | 220.0/250 |
| BD330-250G/280P-4 | 250.0/280 | 468.0/525 | 470.0/520 | 250.0/280 |
| BD330-280G/315P-4 | 280.0/315 | 525.0/590 | 520.0/620 | 280.0/315 |
| BD330-315G/400P-4 | 315.0/400 | 590.0/785 | 620.0/754 | 315.0/400 |
| BD330-400G/500P-4 | 400.0/500 | 785.0/965 | 754.0/930 | 400.0/500 |
| BD330-500G/630P-4 | 500.0/630 | 965.0/1210 | 930.0/1180 | 500.0/630 |
| BD330-630G/710P-4 | 630.0/710 | 1210.0/1465 | 1180.0/1430 | 630.0/710 |
